Bố trí tủ rack mạng chuẩn kỹ thuật là bước quan trọng để đảm bảo hệ thống mạng hoạt động ổn định, an toàn và dễ bảo trì. Việc sắp xếp đúng cách không chỉ giúp tối ưu luồng gió làm mát mà còn kéo dài tuổi thọ thiết bị và giảm thiểu rủi ro quá tải hoặc cháy nổ. Bài viết này sẽ hướng dẫn chi tiết cách lựa chọn, bố trí và quản lý thiết bị trong tủ rack theo tiêu chuẩn kỹ thuật mới nhất.
Tầm quan trọng của việc bố trí tủ rack mạng chuẩn kỹ thuật
Tủ rack mạng là khung kim loại chuyên dụng dùng để chứa và bảo vệ các thiết bị mạng như switch, router, server, patch panel và UPS. Trong hệ thống hạ tầng IT, bố trí tủ rack mạng chuẩn kỹ thuật giúp tổ chức thiết bị gọn gàng, dễ quản lý, đồng thời đảm bảo hiệu suất làm mát tối ưu.
Nếu bố trí sai kỹ thuật, tủ rack có thể gặp tình trạng nhiệt độ tăng cao, dây cáp rối, nhiễu tín hiệu hoặc thậm chí cháy hỏng thiết bị. Do đó, thiết kế và bố trí tủ rack đúng tiêu chuẩn là yêu cầu bắt buộc cho mọi hệ thống trung tâm dữ liệu, văn phòng hay nhà máy sản xuất.
Những tiêu chí quan trọng khi lựa chọn tủ rack mạng
Để bố trí tủ rack mạng chuẩn kỹ thuật, trước hết cần lựa chọn loại tủ phù hợp. Kích thước tủ rack được tính theo đơn vị “U” (1U = 1.75 inch), tùy thuộc vào số lượng và kích thước thiết bị bạn muốn lắp đặt.
Vật liệu chế tạo tủ rack nên là thép sơn tĩnh điện hoặc hợp kim nhôm để đảm bảo độ bền và khả năng chịu tải cao. Ngoài ra, tủ rack cần có hệ thống quạt làm mát, khe thoáng và khả năng lắp đặt linh hoạt (treo tường hoặc đứng sàn).
Các tủ rack đạt chuẩn quốc tế như EIA-310 hoặc UL đảm bảo kích thước, lỗ bắt vít và bố cục chuẩn, giúp việc sắp xếp thiết bị dễ dàng và an toàn hơn.
Một tiêu chí quan trọng khác là dự trù không gian mở rộng. Tủ rack nên có thêm 20–30% dung lượng trống để dễ dàng mở rộng hệ thống trong tương lai mà không cần thay toàn bộ tủ.
Bí quyết bố trí thiết bị mạng trong tủ rack hiệu quả
Lập kế hoạch trước khi bố trí
Trước khi bắt đầu lắp đặt, cần xác định rõ danh sách thiết bị sẽ sử dụng như switch, router, server, patch panel và UPS. Việc này giúp tính toán chính xác không gian cần thiết và tránh tình trạng thiếu chỗ hoặc phải sắp xếp lại sau này.
Hãy phân loại thiết bị theo nhóm chức năng (nguồn, truyền dẫn, lưu trữ, quản lý) và lên sơ đồ bố trí tủ rack (rack diagram) trước khi thi công. Bố trí tủ rack mạng chuẩn kỹ thuật đòi hỏi phải dự trù không gian cho luồng khí, cáp và bảo trì định kỳ.
Nguyên tắc phân bố thiết bị
Các thiết bị nặng như UPS hoặc server nên đặt ở đáy tủ để đảm bảo trọng tâm vững chắc. Thiết bị thường xuyên thao tác (switch, patch panel) nên bố trí ở tầm mắt hoặc vị trí dễ tiếp cận.
Thiết bị tỏa nhiệt cao cần đặt gần khu vực thông thoáng hoặc vị trí có quạt làm mát. Khoảng cách giữa các thiết bị nên được giữ đều để không cản luồng gió. Cách sắp xếp này giúp tủ hoạt động ổn định và tránh tình trạng nóng cục bộ.

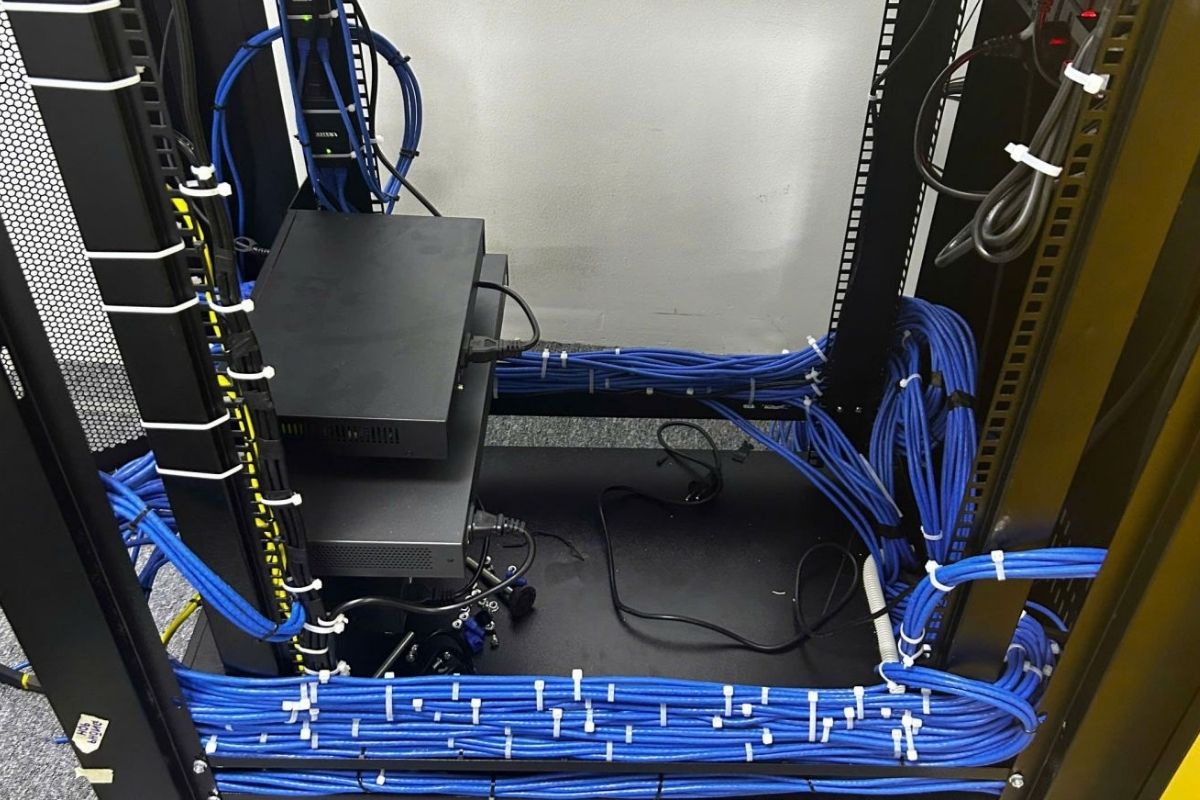

Sử dụng phụ kiện hỗ trợ
Phụ kiện tủ rack đóng vai trò rất quan trọng trong việc bố trí tủ rack mạng chuẩn kỹ thuật. Giá đỡ (rack shelf) giúp cố định thiết bị không có lỗ bắt vít. Thanh trượt (slide rail) giúp tháo lắp dễ dàng mà không cần di chuyển toàn bộ thiết bị.
Thanh quản lý cáp (cable management) giúp đi dây gọn gàng, tránh rối. Thiết bị phân phối nguồn (PDU) hỗ trợ cấp nguồn đồng đều và bảo vệ quá tải. Việc sử dụng phụ kiện đúng chuẩn sẽ giúp hệ thống chuyên nghiệp và dễ vận hành hơn.

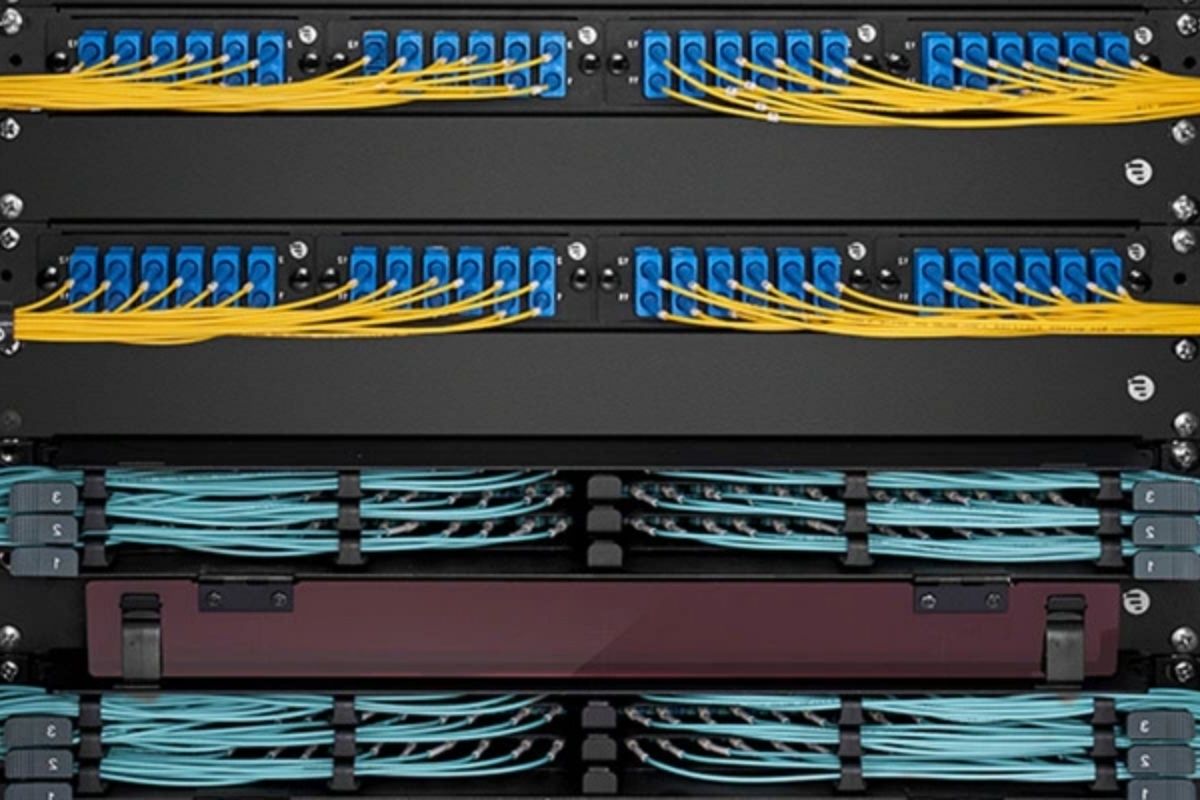

Quản lý cáp gọn gàng – yếu tố quyết định tính chuyên nghiệp
Một trong những dấu hiệu của bố trí tủ rack mạng chuẩn kỹ thuật là hệ thống cáp được quản lý ngăn nắp. Cáp nguồn và cáp dữ liệu nên tách riêng để tránh nhiễu điện từ. Các loại cáp nên được cố định bằng dây rút Velcro, ống luồn hoặc thanh dẫn cáp.
Gắn nhãn hoặc sử dụng mã màu giúp dễ dàng nhận biết khi bảo trì hoặc thay thế thiết bị. Việc đi dây ngắn nhất có thể giúp giảm suy hao tín hiệu và tránh chồng chéo.
Hệ thống cáp gọn gàng không chỉ tăng tính thẩm mỹ mà còn giúp luồng không khí lưu thông tốt hơn, đảm bảo hiệu suất làm mát trong tủ.

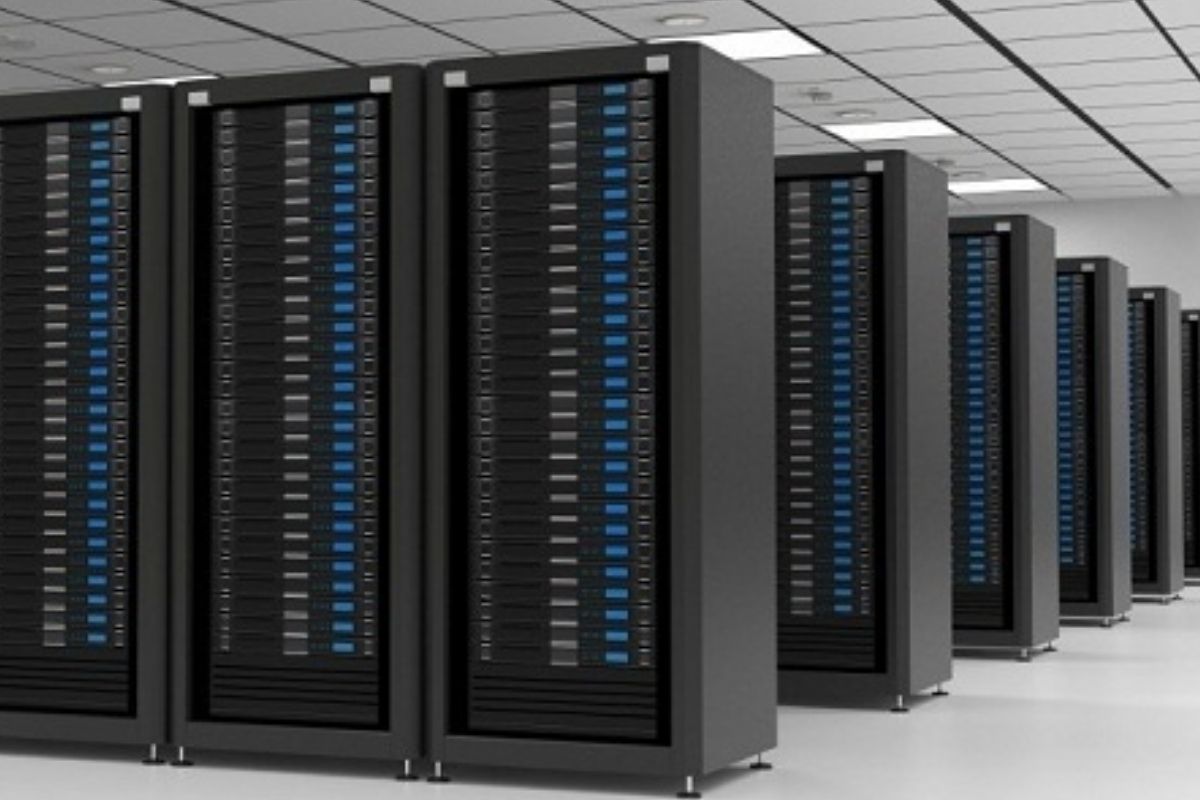

Giải pháp làm mát hiệu quả cho tủ rack
Làm mát là yếu tố then chốt để duy trì tuổi thọ thiết bị mạng. Trong bố trí tủ rack mạng chuẩn kỹ thuật, cần thiết kế luồng gió từ trước ra sau hoặc từ dưới lên trên để đảm bảo khí nóng được thoát ra ngoài.
Các khe hở nên được bịt kín để tránh thất thoát luồng gió. Lắp thêm quạt gắn tủ rack ở đỉnh hoặc đáy giúp đẩy khí nóng ra ngoài nhanh hơn.
Ngoài ra, việc gắn cảm biến nhiệt độ và độ ẩm giúp người quản lý theo dõi môi trường bên trong tủ. Khi phát hiện nhiệt độ cao bất thường, hệ thống có thể tự động tăng tốc quạt hoặc phát cảnh báo, đảm bảo an toàn tuyệt đối cho thiết bị.
Những sai lầm thường gặp và cách khắc phục
Sai lầm phổ biến nhất là bố trí thiết bị quá dày đặc khiến không khí không lưu thông. Để khắc phục, cần đảm bảo khoảng cách giữa các thiết bị và chọn tủ có kích thước phù hợp.
Một lỗi khác là quản lý cáp không hợp lý khiến việc bảo trì khó khăn và dễ nhầm lẫn. Giải pháp là sử dụng phụ kiện quản lý cáp, dán nhãn và đi dây theo thứ tự rõ ràng.
Nhiều người cũng quên lắp quạt hoặc thiết bị tản nhiệt, dẫn đến tích tụ nhiệt bên trong tủ. Khi bố trí tủ rack mạng chuẩn kỹ thuật, hãy luôn chú ý đến khả năng làm mát và độ ổn định của từng vị trí thiết bị.
Xem thêm: 5 lỗi lắp đặt tủ rack khiến hệ thống mạng dễ gặp sự cố

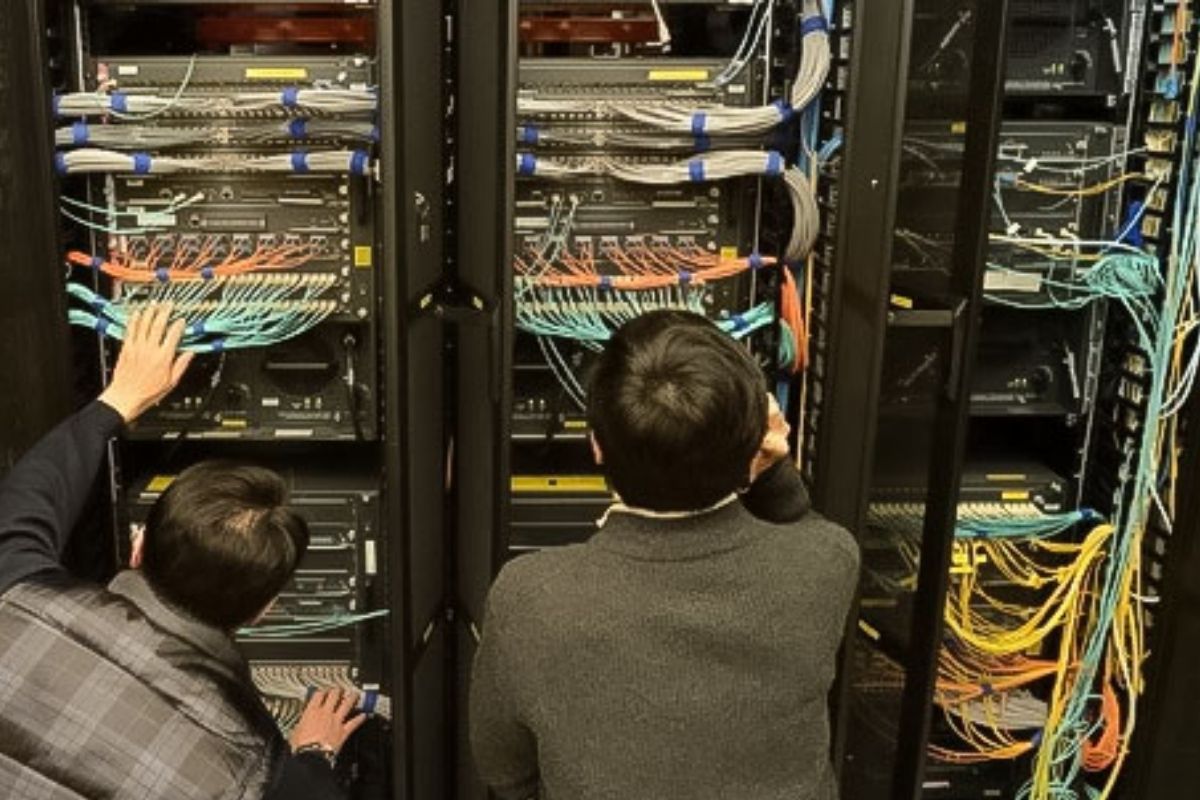

Kiểm tra định kỳ và bảo trì tủ rack mạng
Sau khi hoàn thiện việc bố trí tủ rack mạng chuẩn kỹ thuật, việc bảo trì định kỳ là yếu tố không thể bỏ qua. Hãy vệ sinh bên trong tủ mỗi 3–6 tháng, loại bỏ bụi bẩn bám ở khe thoáng, quạt và dây cáp.
Kiểm tra độ chắc chắn của ốc vít, bản lề và chân tủ để đảm bảo ổn định. Hệ thống dây cáp cần được rà soát thường xuyên để phát hiện dấu hiệu lỏng hoặc mòn.
Kiểm tra hoạt động của quạt làm mát, PDU và UPS nhằm đảm bảo nguồn điện ổn định. Việc bảo dưỡng định kỳ không chỉ giúp thiết bị vận hành tốt mà còn kéo dài tuổi thọ toàn bộ hệ thống.
Bố trí tủ rack mạng chuẩn kỹ thuật không chỉ là yêu cầu kỹ thuật mà còn là yếu tố thể hiện sự chuyên nghiệp của doanh nghiệp trong quản lý hạ tầng công nghệ thông tin. Một tủ rack được thiết kế và sắp xếp hợp lý sẽ giúp tối ưu không gian, tiết kiệm năng lượng và nâng cao độ bền thiết bị.
Nếu bạn đang tìm kiếm tủ rack mạng đạt tiêu chuẩn kỹ thuật cao, hãy liên hệ ngay với Tân Quốc Hùng – đơn vị cung cấp chuyên nghiệp tại TP.HCM để được tư vấn cấu hình phù hợp. Sản phẩm tủ rack mạng chất lượng cao mang đến khả năng vận hành ổn định, dễ bảo trì và tương thích với mọi hệ thống mạng hiện đại.
Liên hệ ngay để được tư vấn và báo giá tủ rack mạng phù hợp, giúp hệ thống của bạn hoạt động an toàn, hiệu quả và bền bỉ theo thời gian.
