Ứng dụng máng cáp trong tòa nhà, trung tâm dữ liệu và khu công nghiệp

Ứng dụng máng cáp là chìa khóa tổ chức, bảo vệ và quản lý đường dây điện – dữ liệu trong mọi quy mô công trình. Ngay từ giai đoạn thiết kế, máng cáp đúng chuẩn giúp tối ưu không gian, rút ngắn thời gian thi công và giảm chi phí bảo trì. Với môi trường làm việc khác nhau, máng cáp cũng thay đổi theo tải trọng, vật liệu và tiêu chuẩn an toàn, bảo đảm hệ thống luôn ổn định, thẩm mỹ và dễ mở rộng về sau.

Tổng quan về máng cáp điện công nghiệp

Máng cáp là hệ kết cấu kim loại hoặc nhựa đặt nổi, treo trần hay chạy trên giá đỡ để đỡ và dẫn hướng bó cáp. Ở góc nhìn vận hành, máng cáp cho phép tách bạch dây nguồn và dây dữ liệu, kiểm soát bán kính cong và ngăn chặn hư hại cơ học. Khi đi dây dày đặc, máng cáp đúng cách giúp duy trì thông gió, hỗ trợ tản nhiệt và hạn chế điểm nóng.

Với vai trò vừa “đựng” vừa “bảo vệ”, máng cáp là giải pháp mở thay thế ống luồn truyền thống. Khả năng quan sát trực tiếp tình trạng cáp cho phép kéo – rút – thay thế nhanh hơn. Ở các cao ốc hoặc nhà xưởng, máng cáp còn cải thiện thẩm mỹ, giảm giao cắt chằng chịt và hạ rủi ro chập cháy. Lợi ích vận hành dài hạn đến từ việc quản lý cấu trúc cáp bài bản ngay từ đầu.

Ứng dụng chi tiết trong tòa nhà, trung tâm dữ liệu và khu công nghiệp

Ứng dụng máng cáp trong tòa nhà thương mại và công trình dân dụng

Tại khối công trình cao tầng, máng cáp tập trung vào tổ chức cáp động lực, chiếu sáng và mạng nội bộ theo tuyến rõ ràng. Mục tiêu là gọn gàng, an toàn, kín đáo mà vẫn dễ kiểm tra. Để đáp ứng yêu cầu thẩm mỹ, máng cáp dạng kín (trunking) với bề mặt sơn nhã và nắp che kín thường được ưu tiên. Khe nối kín hạn chế bụi, đồng thời bảo vệ dây trước hơi ẩm và va chạm nhẹ.

Tải trọng ở khối văn phòng thuộc mức trung bình, nên máng cáp chú trọng độ dày vật liệu hợp lý và phụ kiện tiêu chuẩn góc – nối – giảm chấn. Khi kết hợp máng cáp với trần kỹ thuật, máng cáp tạo dải kỹ thuật gọn, cho phép định tuyến song song theo trục hành lang, giúp đội vận hành truy cập nhanh khi bảo trì.

Ứng dụng máng cáp trong trung tâm dữ liệu và phòng server

Ở data center, máng cáp phục vụ mật độ cáp mạng và cáp quang rất cao. Đặc thù nhiệt lượng lớn đòi hỏi bề mặt thoáng, nên ứng dụng máng cáp dạng lưới (wire mesh) trở thành lựa chọn hàng đầu. Cấu trúc hở giúp tản nhiệt tốt, hạn chế tích bụi, đồng thời linh hoạt khi bổ sung rack mới. Bán kính cong của cáp đồng và cáp quang được giữ đúng, giảm suy hao và lỗi kết nối.

Để giảm nhiễu điện từ, máng cáp thường tách riêng tuyến nguồn và tuyến dữ liệu, phân tầng rõ ràng phía trên rack. Với kịch bản thay đổi liên tục của hạ tầng, ứng dụng máng cáp dạng lưới cho phép “cắt – ghép – nối” nhanh, giữ hệ thống linh hoạt mà không cần đại tu đường cáp hiện hữu.

Ứng dụng máng cáp trong khu công nghiệp, nhà máy và nhà xưởng

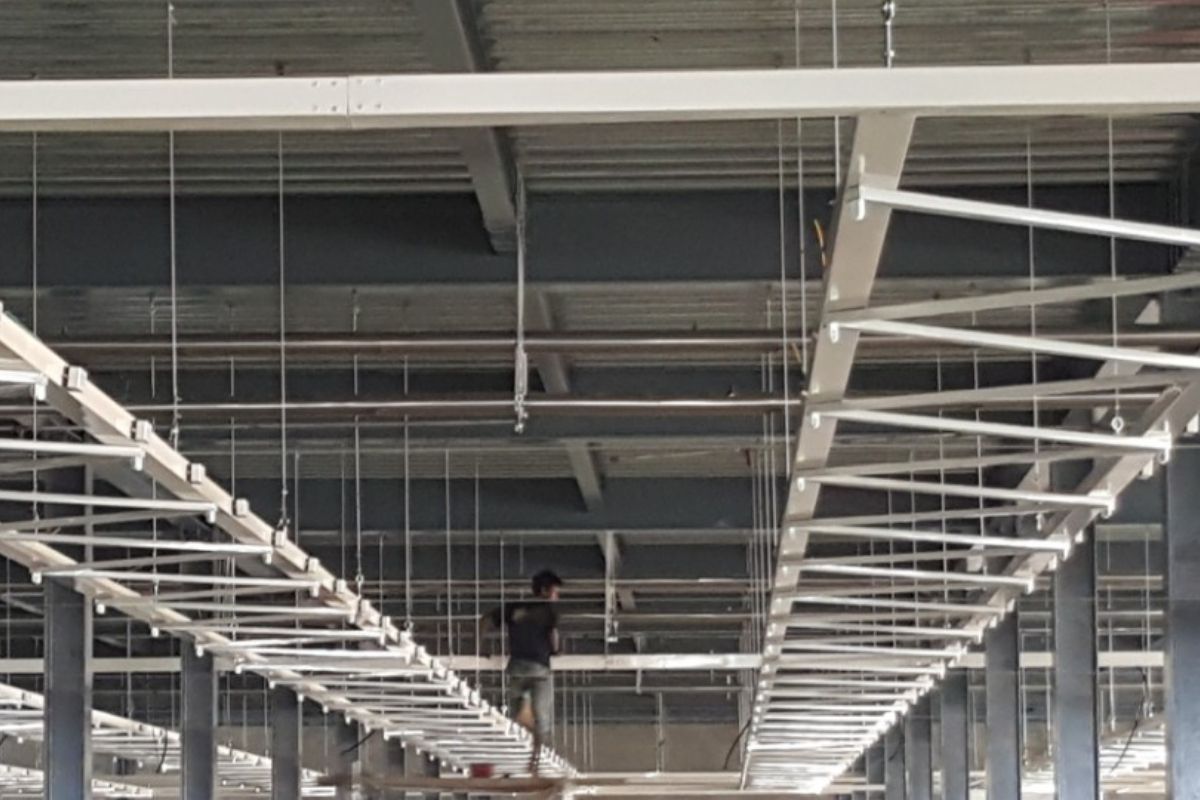

Ở môi trường rung, bụi, dầu mỡ hoặc hóa chất, máng cáp ưu tiên độ bền cơ học và khả năng chống ăn mòn. Khi tải trọng cáp động lực lớn, thang cáp (ladder) với thanh đỡ dày sẽ phù hợp hơn máng kín. Nhờ khoảng hở, máng cáp dạng thang đảm bảo tản nhiệt tối đa cho cáp công suất lớn, giảm nhiệt độ vận hành của lõi dẫn và kéo dài tuổi thọ.

Tại tuyến ngoài trời, máng cáp cần lớp phủ bền với nắng mưa. Ở khu vực có hóa chất, ứng dụng máng cáp bằng thép phủ bền hoặc inox giúp hệ thống chịu mài mòn và sự cố môi trường. Với đường chạy dài theo line sản xuất, các gối đỡ đúng khoảng cách đảm bảo tải trọng và độ võng cho toàn tuyến.

Tiêu chí lựa chọn máng cáp tối ưu cho từng loại công trình

Lựa chọn theo cấu trúc và khả năng chịu tải

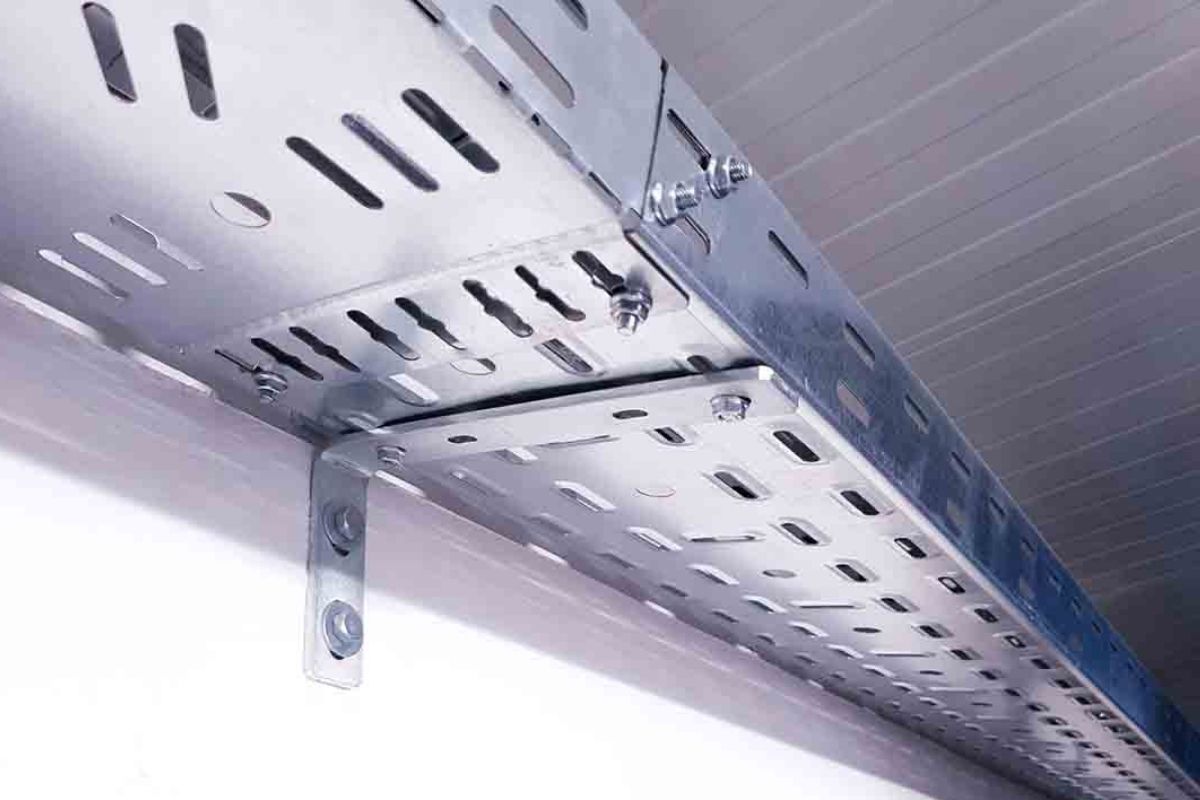

Trong tòa nhà, ứng dụng máng cáp dạng kín giúp che khuất dây, tăng thẩm mỹ và hạn chế bụi lọt vào không gian làm việc. Ở khối thương mại, khay đục lỗ là trung dung giữa thẩm mỹ và tản nhiệt, khiến ứng dụng máng cáp đạt cân bằng giữa trọng lượng nhẹ và thoát nhiệt tốt. Với nhà xưởng, thang cáp là “xương sống” cho tuyến cáp nặng; máng cáp dạng thang đảm bảo cáp không quá nhiệt khi tải cao.

Khi đánh giá khả năng chịu tải, ứng dụng máng cáp phải căn cứ tổng trọng lượng bó cáp, khoảng gối đỡ và điều kiện rung. Đồ thị tải – nhịp gối giúp kiến trúc sư và kỹ sư quyết định độ dày, tiết diện và loại phụ kiện cố định cho từng tuyến.

Lựa chọn theo vật liệu và môi trường sử dụng

Trong nhà khô ráo, máng cáp với lớp phủ bề mặt mịn cho cảm giác sạch và dễ lau chùi. Ngoài trời, ứng dụng máng cáp cần vật liệu kháng ăn mòn, giảm hư hại bề mặt khi mưa gió kéo dài. Ở môi trường đặc thù như y tế, thực phẩm hoặc khu ven biển ẩm mặn, ứng dụng máng cáp bằng vật liệu chống ăn mòn cao sẽ bảo toàn kết cấu lâu dài.

Việc chọn vật liệu không tách rời bài toán tổng chi phí sở hữu. Ứng dụng máng cáp dùng vật liệu bền, đúng nơi – đúng chỗ giúp giảm chi phí bảo trì, thay thế và dừng máy, đem lại hiệu quả kinh tế dài hạn.

Các tiêu chuẩn lắp đặt và an toàn bắt buộc

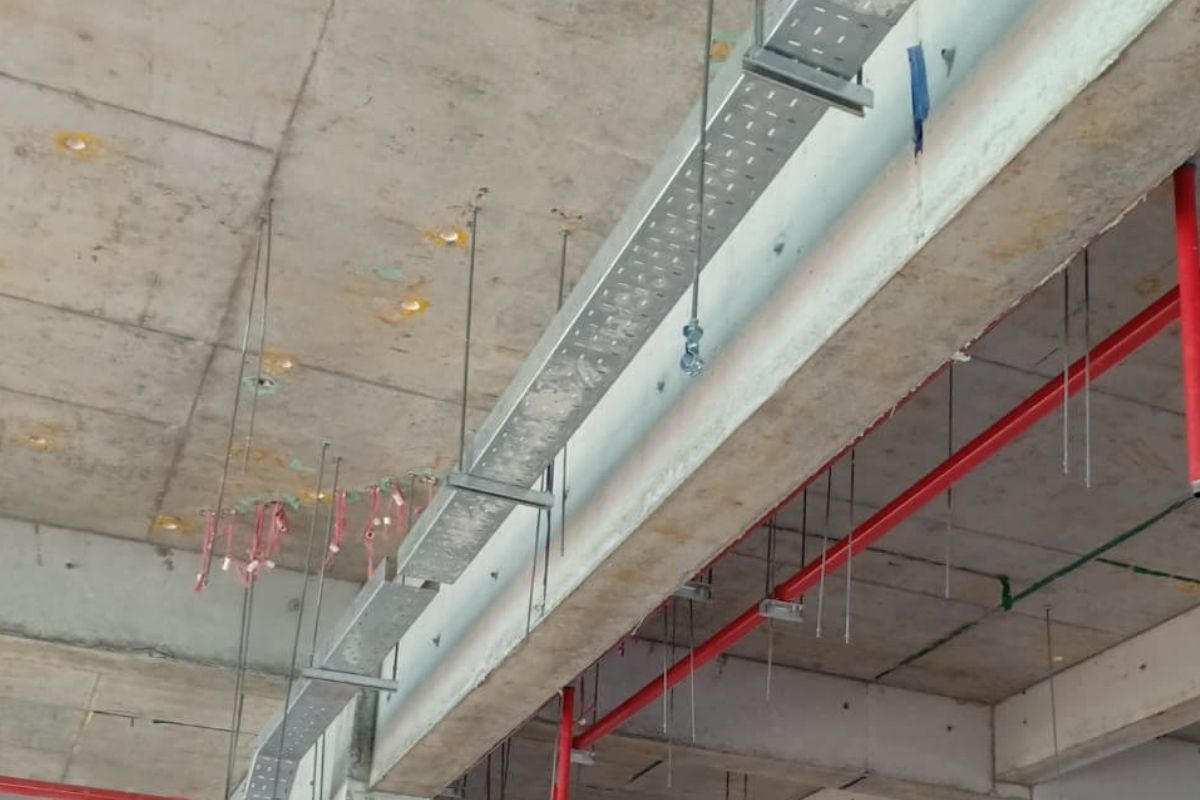

Về lắp đặt, ứng dụng máng cáp phải tuân các chuẩn về kích thước, phụ kiện kết nối, nối đất và khoảng cách giá đỡ. Nối đất ở đầu và cuối tuyến giúp triệt tiêu chênh lệch tiềm năng, bảo vệ người vận hành. Khoảng cách gối 1,5–2 m thường được áp dụng theo tải trọng; ứng dụng máng cáp ở gần nguồn nhiệt cần giữ khoảng cách tối thiểu để tránh lão hóa vỏ cáp.

Trong kiểm định, đo điện trở nối đất và kiểm tra cơ – điện sau lắp đặt là bắt buộc. Ứng dụng máng cáp đạt chuẩn sẽ kèm hồ sơ nghiệm thu, sơ đồ tuyến, nhật ký gối đỡ và biên bản thử tải.

Giải pháp thiết kế – thi công thực tế cho từng mô hình

Ở tòa nhà văn phòng, giải pháp trục kỹ thuật tập trung cho phép máng cáp chạy song song theo hành lang kỹ thuật, đi giọt gian máy và rẽ nhánh vào phòng làm việc. Nguyên tắc là hạn chế chuyển cao độ, giữ bán kính cong và vị trí lỗ ra – vào kín, gọn. Nhờ vậy, máng cáp nâng chất lượng thẩm mỹ không gian, đồng thời giúp đội vận hành thao tác nhanh mỗi kỳ bảo trì.

Trong phòng server, thiết kế “nguồn đi thấp – dữ liệu đi cao” là quy tắc phổ biến. Ứng dụng máng cáp tách tầng giúp giảm nhiễu, tránh giao cắt đột ngột trước – sau rack. Khi mở rộng, phần lưới có thể nối bằng phụ kiện tiêu chuẩn, giữ đồng bộ tuyến và giảm thời gian cắt ghép. Ứng dụng máng cáp vì thế đáp ứng linh hoạt cho vòng đời hạ tầng kéo dài.

Tại nhà xưởng, tuyến dọc line sản xuất cần mô-đun hóa: mỗi phân đoạn là một “đơn nguyên” lắp sẵn, cẩu đặt lên gối đỡ và liên kết nhanh. Nhờ cách làm này, máng cáp rút ngắn thời gian dừng máy, đồng thời đảm bảo độ đồng đều cơ học và điện của toàn tuyến.

Tham khảo: Tại sao nên sử dụng máng cáp thay vì đi dây âm tường trong nhà xưởng?

Quản lý vòng đời và bảo trì hệ thống máng cáp

Sau khi đưa vào sử dụng, ứng dụng máng cáp chỉ thực sự phát huy hiệu quả nếu có quy trình bảo trì định kỳ. Lịch vệ sinh 3–6 tháng giúp loại bụi mịn bám khe, tránh cản gió hoặc giữ ẩm gây ăn mòn. Điểm treo, bu lông, gối đỡ được kiểm tra độ siết; máng cáp có tuyến ngoài trời cần soi lại bề mặt sau mùa mưa.

Trong thay đổi cấu hình, bất cứ thao tác bổ sung nào cũng cần cập nhật sơ đồ tuyến. Nhờ tài liệu sống, ứng dụng máng cáp duy trì tính minh bạch, giúp đội kỹ thuật xử lý sự cố nhanh và giảm rủi ro nhầm tuyến. Các điểm nối đất được đo lại điện trở, đảm bảo giá trị nhỏ, an toàn cho người và thiết bị.

Những sai lầm thường gặp và cách tối ưu

Sai lầm đầu tiên là coi máng cáp như “ống chứa” đơn thuần. Kỳ thực, máng cáp là một phần của thiết kế cơ – điện, liên quan đến tải, tản nhiệt và an toàn điện. Chọn sai cấu trúc dẫn tới võng, nứt mối nối hoặc cáp quá nhiệt.

Thứ hai là bỏ qua phân luồng nguồn – dữ liệu. Khi không tách tuyến, máng cáp dễ tạo giao thoa, tăng nhiễu và suy hao. Thứ ba là lạm dụng khúc cua gấp, làm hỏng bán kính cong, khiến cáp quang hoặc cáp đồng giảm hiệu năng. Giải pháp là tuân nguyên tắc cong mềm, hạn chế góc 90° và dùng phụ kiện chuyển hướng chuẩn.

Không tính đến mở rộng. Một hệ thống tốt luôn chừa biên. Ứng dụng máng cáp thông minh dự phòng 20–30% dung lượng, giúp công trình sẵn sàng cho thiết bị tương lai mà không cần tháo dỡ lớn.

Cốt lõi của máng cáp là đồng bộ thiết kế – vật liệu – thi công – bảo trì. Khi lựa chọn đúng cấu trúc, vật liệu phù hợp môi trường và tuân thủ chuẩn lắp đặt, máng cáp sẽ mang lại hệ thống an toàn, dễ quản lý và chi phí sở hữu thấp. Trong bối cảnh hạ tầng số phát triển nhanh, máng cáp là nền tảng giúp công trình nâng cấp mượt mà theo thời gian.

Nếu bạn cần giải pháp đồng bộ cho máng cáp, hãy chọn đơn vị có chuyên môn từ tư vấn như Tân Quốc Hùng, thiết kế đến cung cấp phụ kiện. Ứng dụng máng cáp đạt hiệu quả cao nhất khi kết hợp cùng sản phẩm đạt chuẩn và thi công đúng kỹ thuật.
